Spørsmål til deltagerene
- Hva driver dere med til vanlig? Hvorfor er dere her?
- Hvor mye erfaring har dere med elektronikk? Analog vs digital.
- Er det noe spesielt dere vil ha ut av workshopen?
Slidene vil bli lastet opp på hackeriet.no/
Batteri
Over: europeisk symbol, under: amerikansk symbol .notes Det finnes alternativer som repeterer symbolet, da represerterer hvert sett en celle i batteriet
Spenningskilder

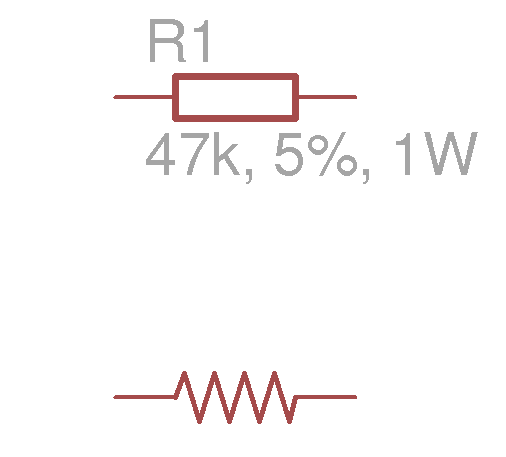

Motstand / resistor
"R" for resistor

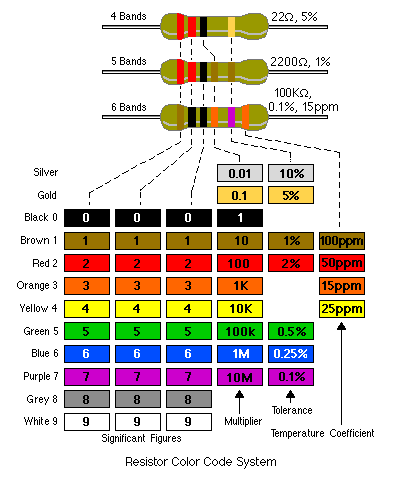

http://www.electronics-tutorials.ws/resistor/res_2.html .notes http://www.capgo.com/Resources/Measurement/MeasHome/Resistors/ResCode.GIF
Eksempel: gul+lilla+orange = '4' '7' * '1k' => 47k

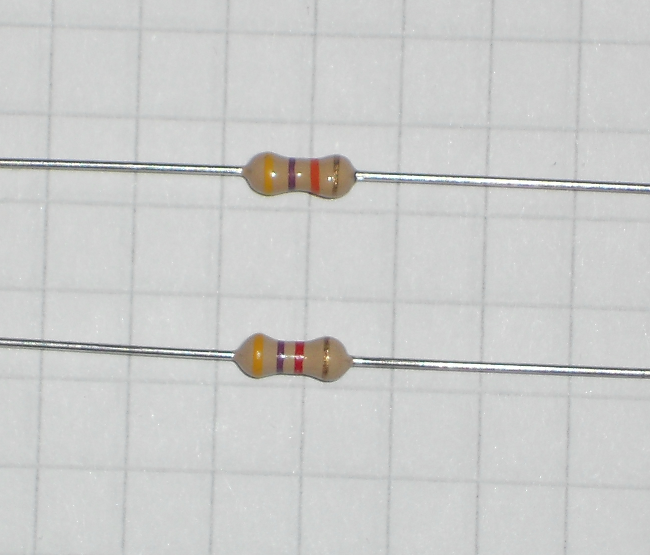

Øverste: gul+lilla+orange = 4,7k, nederste: gul+lilla+rød = 47k.

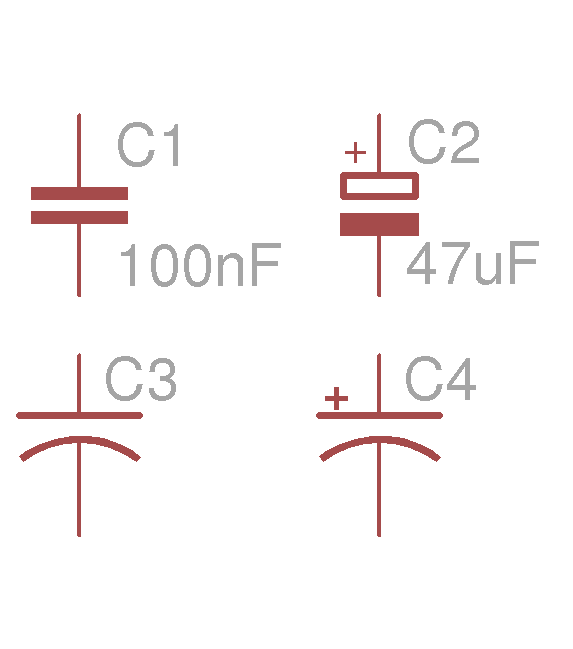

Kondensator / capacitor
Når kapasitansen blir stor nok så har +/- noe å si så noen kondensatorer har markeringer for dette.
"C" for capacitor

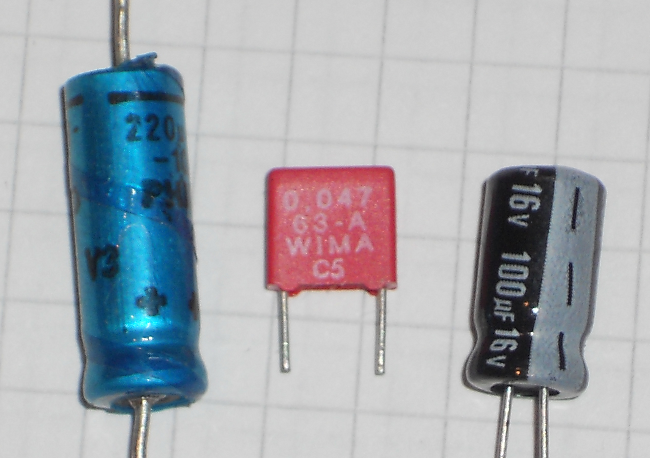

Venstre: legg merke til "+"-tegnene, høyre: legg merke til spenningsmarkering og hvilket ben som er "-"

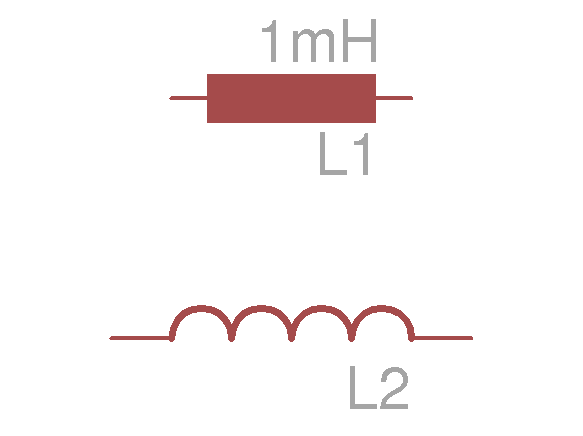

Induktans / Spole
Når kapasitansen blir stor nok så har +/- noe å si så noen kondensatorer har markeringer for dette.
Diode / LED

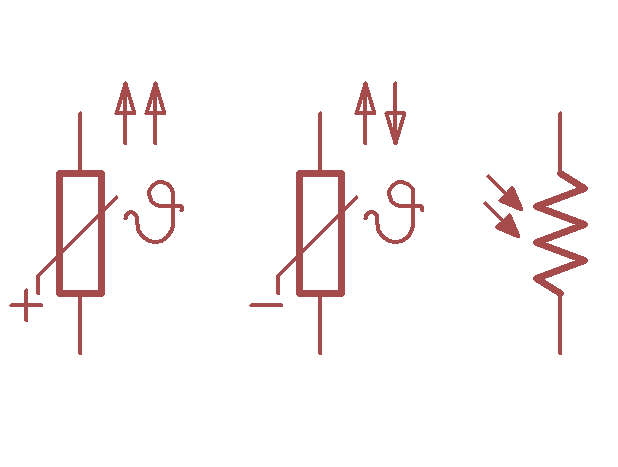

Variable motstander
1) PTC, 2) NTC, temperaturstyrte motstander med Positiv og Negativ
3) LDR, light dependent resistor

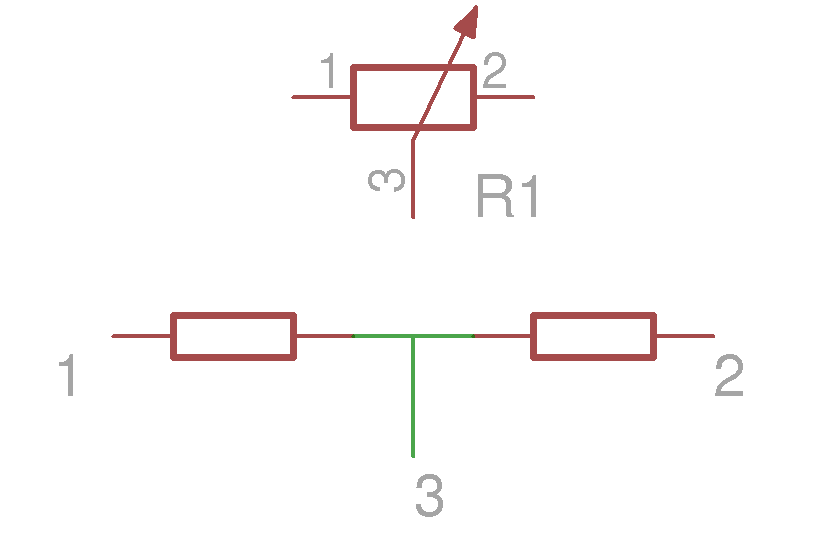

Potensiometer
Populært kalt "potmeter" eller bare "pot"
Parameterene!

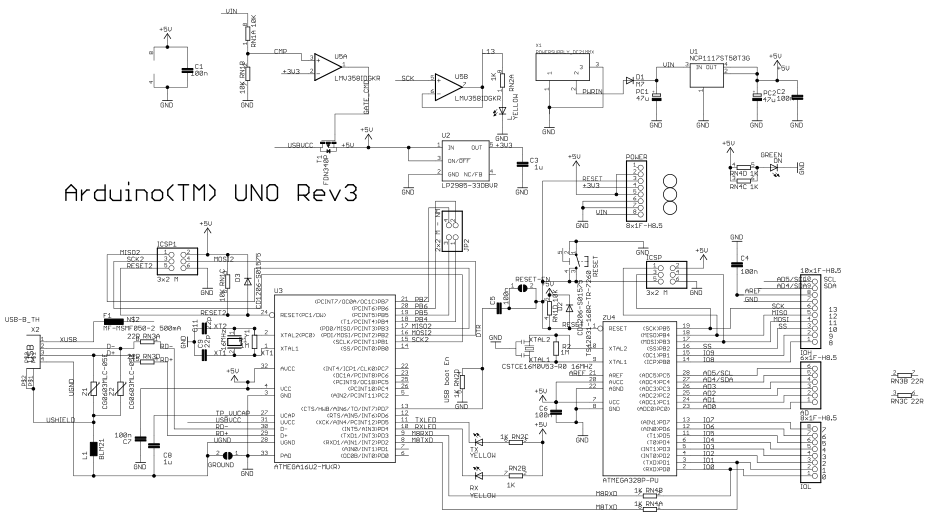

http://arduino.cc/en/uploads/Main/ArduinoUnoRev3-schematic.pdf
Ohms lov
\begin{align*} U & = R * I \\ R & = U / I \\ I & = U / R \end{align*}

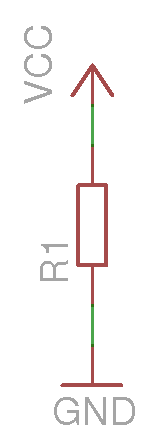

Eksempel
Dette er ca verdens enkleste krets.
Eksempel
\begin{align*} U & = 5V \\ R & = 47k\Omega \\ I & = U / R \\ & = 5V / 47k\Omega \\ & = 106\mu A \end{align*}

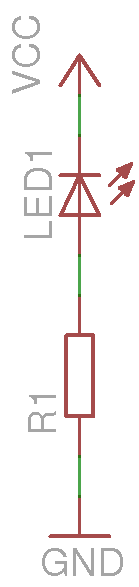

Strømbegrenser for LED
Et litt mere praktisk eksempel
$I = 15mA$, $R = ?$
\begin{align*} U & = 5V \\ U_{led} & = 1,9V \\ U_{R1} & = 5V - 1,9V = 3,1V \\ R & = U / I \\ & = 3,9V / 15mA \\ & = 260\Omega \end{align*}
$R = 330\Omega$, $I = ?$
\begin{align*} U & = 5V \\ U_{led} & = 1,9V \\ U_{R_1} & = 5V - 1,9V = 3,1V \\ I & = U / R \\ & = 3,9V / 330mA \\ & = 11,2mA \end{align*}
LED
\begin{align*} U & = 5V \\ R & = 47k\Omega \\ I & = U / R \\ & = 5V / 47k\Omega \\ & = 106\mu A \end{align*}
Spenningsdeler
\begin{align*} V_{ut} & = \frac{R_2}{R_1 + R_2} * V_{inn} \end{align*}
Spenningsdeler
\begin{align*} R_1 & = 47k\Omega \\ R_2 & = 68k\Omega \\ V_{inn} & = 5V \\ V_{ut} & = \frac{68k\Omega}{47k\Omega + 68k\Omega} * 5V \\ V_{ut} & = 2,957V \end{align*}
Effekt
\begin{align*} P & = U * I \\ U & = P / I \\ I & = P / U \end{align*}
Eksempel
Eksempel
$$U = 5V, I = 106\mu A$$ \begin{align*} P & = U * I \\ & = 5V / 106\mu A \\ & = 532\mu W \end{align*}
1/8W = 125mW >> 532uW
